意味着，我们可以买 100 万个处理器，将这么多 CPU 堆起来，实现 1000Tops。也就是，通过 CPU 堆叠的方式实现 1000Tops 的算力，至少需要一个车厢。看来，在普通汽车上，通过堆 CPU 的方式来实现这么大的算力不太可能。
办法从哪里开始考虑。我们从最本质的地方来考虑？智驾芯片解决什么问题？智驾芯片的本身是运行人工智能的算法。人工智能算法最核心的操作就是矩阵乘法。那么矩阵乘法的计算，就是智驾芯片要解决的核心问题。
对于一个 NN 的矩阵，那么总共需要 N（NN）次乘法和 N（N*（N-1））次加法。
所以，对于一个 2*2 的矩阵，里面一共用到了 8 次乘法，4 次加法，才能得到答案。
根据上面的分析，我们可以看到，矩阵相乘，需要的最小的算子单元就是乘法和加法。
所以你可以设计一种电路。先做两个值的乘法，例如 a11 与 b11。在上面的例子中，就是 1X5=5；然后开始算，a12*b21；在上面的例子中，就是 2X7=14；然后与上一次的乘法结果（5）加起来。2X7 + 5 = 19
每次都可以把上一次的结果与当次乘法的结果加起来，这样就可以实现矩阵一行与一列的先相乘后求和的过程。

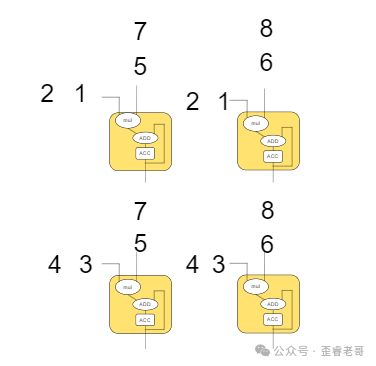

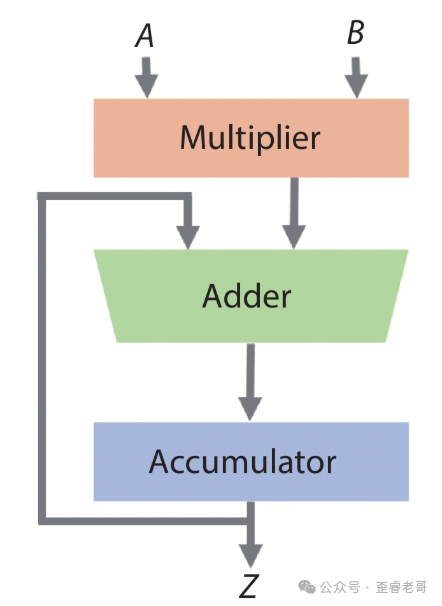

恭喜你，你就得到了一个乘累加器。每个 MAC 就是一个乘累加器（Multiply Accumulate）。但是，现在问题又来了。一个乘累加器，只能计算一个点的。如果要并行，一个 NXN 的矩阵，那么就需要 NXN 个乘累加器。这样可以并行来计算。那如果计算这个 2X2 的矩阵，我们可以用 2X2，一共 4 个乘累加单元。这样可以并行来计算。
矩阵 A 和矩阵 B 相乘。如同矩阵 A 从左往后移动，先向左移动 1,3，再移动 2,4而矩阵 B 从上往下移动，先往下移动 5,6，再移动 7,8；然后进行相乘。那么根据这个规律，就可以采用另一种叫做脉动阵列的方式来计算。这个脉动和某饮品没有啥关系。完全体现了数据的移动规律，如箭头方向所示。
这样我们就得到了最终的矩阵相乘的值。通过累加器的脉动阵列，可以减少芯片内部的连接，因为每个累加器的输入只来自左边和右边。这样就可以放置很多的累加器，累加器比较容易做的很大。

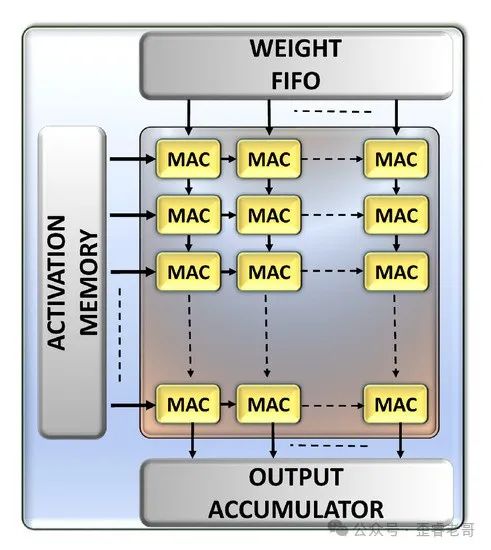

上面和左面的缓存中分为存储了原始的数据矩阵 A 和 B。在人工智能算法中，一个一般代表了权重矩阵（weight fifo），另一个代表激活矩阵。这样你就设计了一个面向人工智能应用的处理器（NPU）最核心的单元。矩阵乘法以及存储矩阵输入和输出的缓存。

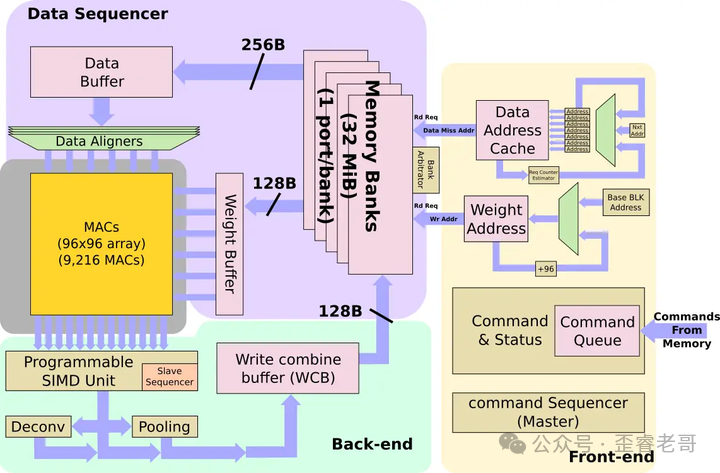

那么这个矩阵的行和列分别设置为多少合适？由于神经网络的每一层的计算都比较多。那么可以把行和列都设置成 8,16,32,64,96 或者更大。那我们就先把行和列设置成 96。那我们就得到了一个 96X96=9216 乘累加单元。为了存储要计算的矩阵数据，给这些数据设计了一个缓存（例如 32Mbyte）。对于矩阵乘法后的数据，还需要进行池化，激活函数，归一化等操作。在矩阵完成运算后。数据会被转移到激活硬件、池化硬件，并最终进入写入缓冲区以汇总结果。还要支持多种激活函数，包括修正线性单元（ReLU）、Sigmoid 线性单元（SiLU）和 TanH。于是在矩阵的输出结果后面又加上了 SIMD 单元可编程的处理以及池化，deconv 等模块。
设计完毕后，马老板就提出了一个问题，这个 NPU 的性能是多少？有了前面的基础，这个问题就简单了。芯片的核心算力是这个 96X96 的矩阵计算单元（黄色部分）得来的。总计 9,216 个 MAC（乘累加）。
所以，这个矩阵每次 hz 就是 18,432 次操作。做成芯片，这个 NPU 运行频率是 2Ghz。

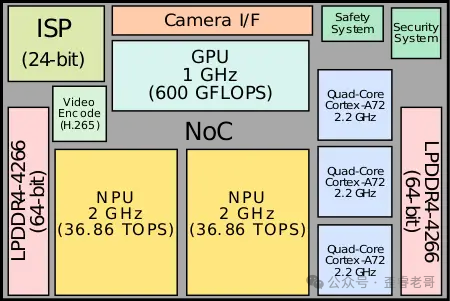

这个时候，马老板突然说了。才 37Tops 性能，这性能也太差了。你刚要解释一下，功耗，面积，编程友好，利用率这些原因。马老板才不管那套。性能至少翻倍，不能讨价还价。于是，你立马想到了。可以放两个 NPU，不就可以性能翻倍了吗？于是，你在一个 SOC 内部，放上了两个 NPU（黄色部分），这样，这个芯片的性能一下子就能从 76.86Tops 到 73.72Tops。四舍五入，就是 74Tops

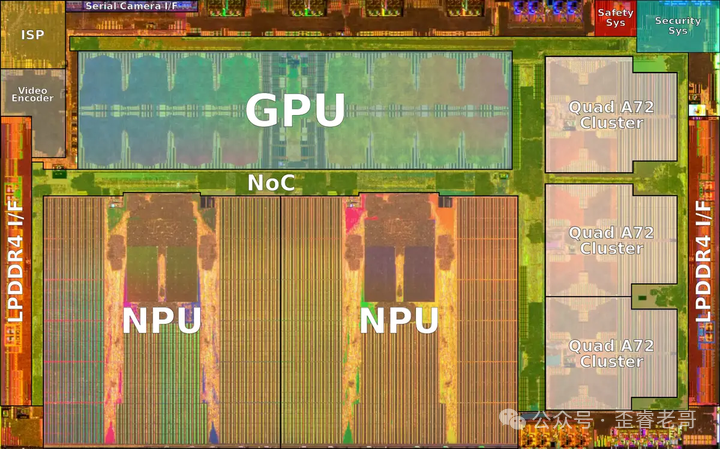

可以看到，整个提供算力的 NPU，几乎占了芯片面积的 50%左右。这玩意占面积也占成本。结果，芯片设计出来，马老板立马说，74Tops，这个性能指标还是太低。出去不好吹牛。至少要大于 100Tops。有了前面的经验，聪明的你立马想到了。直接在板子上放两颗不就行了。那么最后方案上，我们可以看到。

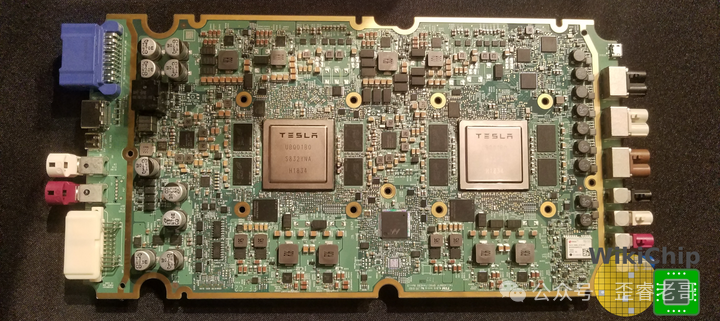

系统采用了两颗 FSD 芯片，智驾系统的总的算力，也达到了 148TOPS。这样，算力立马达到了高阶智驾的门槛。即使是这样，也没有达到 1000Tops 的算力。如果要达到 1000Tops 的算力。根据上面的计算，增加算力，可以加多个 NPU，也可以增加乘累加矩阵（MAC array）的面积。更大的矩阵乘法单元带来了更大的算力。看来，只要是简单的堆乘累加矩阵就可以了？这个看起来很简单。例如，128*128 个 MAC 的 NPU，单个 NPU 如果 2Ghz 处理能力，其算力就能64Tops。一个芯片四个 NPU，单芯片就能达到 256T 处理能力。板载 4 个芯片就能达到 1024Tops 的处理能力。
要知道，某家车企就是用了四颗智驾芯片（orin-X），宣称达到了 1024Tops。
我很怀疑，他们是不是把算力都用上了，是不是扣到两颗芯片发现智驾也能工作。
也能明白：智驾软件用到的算力不等于实际硬件提供的能力。通过小学数学也能知道，无限扩大这个乘累加器矩阵，最终的利用率就会不断降低。例如，我们算一个 96X96 的矩阵，而用 128X128 的硬件单元算，或者 256X256 的矩阵单元算。就有一大部分都空闲。这个就是硬件利用率的问题。
看的见是智驾芯片的算力，看不见的是智驾芯片上跑的软件和算法。这些软件和算法的能力，其实更是制约各家智驾水平的差异的地方。
所以说：芯片的算力，算法的智力，系统的合力，唯有三者形成合力，才能驱动智能驾驶突破现有边界。穿梭三界（全地形全天候）亦如履平地，至此方证“无人驾驶”天道。
本来，除了 FSD 还要写另外两款典型的智驾芯片英伟达的 orin-x 和华为的昇腾 610，但是篇幅太长了，等下次再补上。有哪些PG电子游戏的经典攻略值得参考？有哪些PG电子游戏的经典攻略值得参考？
